Podłączenie grzejnika łazienkowego PEX krok po kroku bez stresu

Wymiana grzejnika w łazience na własną rękę to nie rocket science, ale suchy punkt przyłącza potrafi zepsuć najlepiej zaplanowaną instalację. Kiedy rury prowadzone są w systemie PEX 16×2 mm, liczy się precyzja doboru zespołu przyłączeniowego, czyli zestawu zaworu i głowicy termostatycznej, który decyduje o szczelności całego obiegu. Zanim chwycisz za zaciskarkę, warto zrozumieć, dlaczego jeden zawór kosztuje czterdzieści złotych, a inny ponad sto, i co tak naprawdę siedzi w środku.

• Zespół przyłączeniowy do grzejnika co wybrać i jak dobrać średnicę
• Niezbędne narzędzia i materiały do montażu grzejnika na PEX
• Procedura podłączenia krok po kroku
• Próba szczelności i najczęstsze błędy przy podłączaniu grzejnika

Zespół przyłączeniowy do grzejnika co wybrać i jak dobrać średnicę

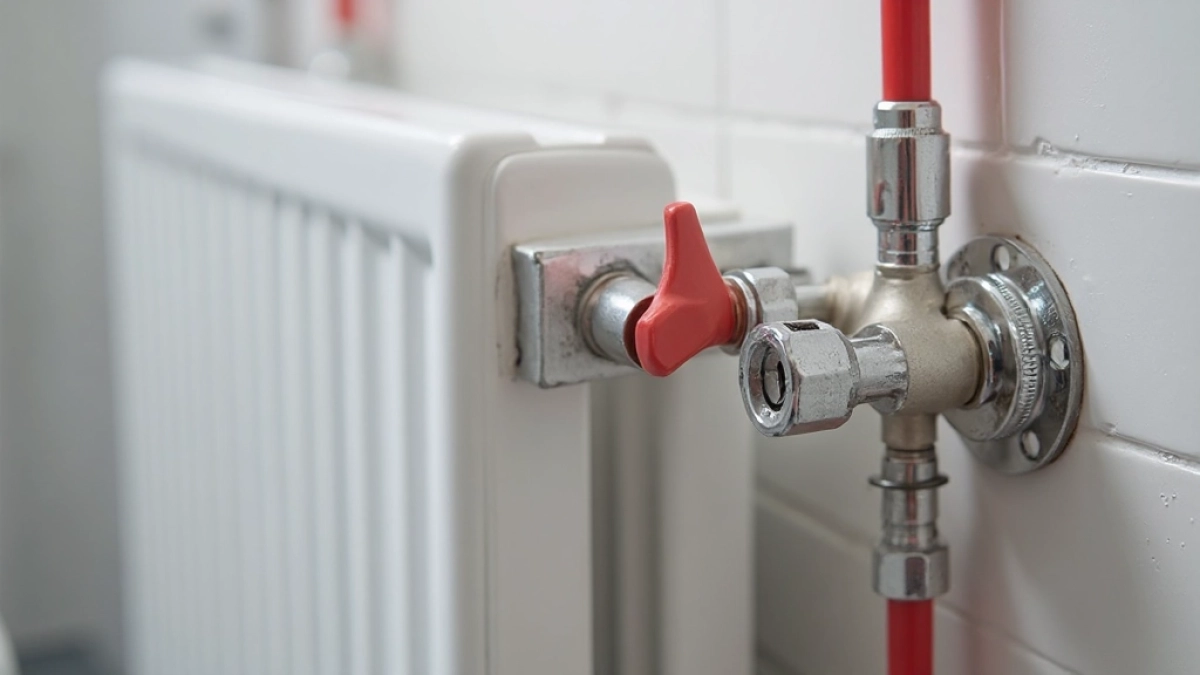

Zespół przyłączeniowy to komplet dwóch zaworów (odcinającego i regulacyjnego) z głowicą termostatyczną, osadzony na rurkach zasilającej i powrotnej bezpośrednio przy grzejniku. Jego zadaniem jest nie tylko dopuszczenie czynnika grzewczego, lecz przede wszystkim precyzyjne dawkowanie przepływu, tak aby temperatura w pomieszczeniu utrzymywała się na stałym poziomie bez wahań.

Przy instalacji PEX 16×2 mm, popularnej w domach jednorodzinnych ze względu na elastyczność i odporność na kamień kotłowy, średnica przyłącza musi wynosić dokładnie 16 mm. Próba wpięcia rury 20 mm do zaworu 16 mm kończy się albo nieszczelnością, albo koniecznością powrotu do sklepu. Producenci oznaczają średnicę na korpusie zaworu, najczęściej w formie tłoczonego „16” lub „⅓ cala” przy złączu eurokonus.

Materiał korpusu ma znaczenie większe, niż mogłoby się wydawać. Mosiądz niklowany wytrzymuje temperaturę roboczą do 110°C i ciśnienie 10 bar, podczas gdy tańsze stopy cynku przy tych samych parametrach zaczynają korodować po dwóch sezonach grzewczych. Różnica w cenie sięga trzydziestu złotych, ale różnica w trwałości to często cały okres między generalnymi remontami łazienki.

Warto zwrócić uwagę na typ przyłącza w grzejniku. Modele z dolnym zasilaniem (rozstaw 50 mm) wymagają zespołów kątowych lub prostych montowanych od dołu, natomiast grzejniki z bocznym podłączeniem (rozstaw 500 lub 900 mm) potrzebują wariantów przyściennych. Pomylenie tych dwóch standardów oznacza konieczność wymiany zaworu, bo żaden adapter nie skompensuje błędu w rozstawie.

Regulacja termostatyczna działa na zasadzie rozszerzalności cieczy w głowicy. Gdy temperatura powietrza rośnie, płyn wewnątrz czujnika zwiększa objętość i popycha trzpień zaworu, ograniczając przepływ. Dzięki temu grzejnik nie przegrzewa łazienki, a kocioł nie pracuje na pełnej mocy dla jednego pomieszczenia. Mechanizm jest na tyle prosty i niezawodny, że nie wymaga zasilania elektrycznego ani konserwacji przez lata.

Przy wyborze konkretnego modelu dobrze jest porównać trzy systemy, które najczęściej pojawiają się w polskich hurtowniach instalacyjnych. Poniższa tabela pokazuje kluczowe różnice w średnicach, typie narzędzia do zaciskania oraz orientacyjnej cenie kompletu.

Standardowy zestaw mosiężny wygrywa w łazienkach, gdzie liczy się szybkość montażu i brak konieczności wypożyczania specjalistycznej praski. System praski lepiej sprawdza się w dużych instalacjach, gdzie jedno narzędzie obsługuje wiele średnic, a wariant premium to wybór dla ekip wykonawczych robiących kilkanaście łazienek rocznie. Dla jednorazowego montażu w domu różnica w cenie narzędzia rzadko się amortyzuje.

Niezbędne narzędzia i materiały do montażu grzejnika na PEX

Zanim zaczniesz ciąć rurę, przygotuj wszystko na sucho. Pośpiech przy podłączaniu grzejnika łazienkowego PEX to najczęstsza przyczyna zalań, które kosztują więcej niż cały zestaw instalacyjny. Pełna lista potrzebnych rzeczy nie jest długa, ale każdy element ma swoje konkretne zastosowanie.

Podstawowe narzędzia to obcinak krążkowy do rur PEX (koszt około 35 zł), kalibrator z fazownikiem do średnicy 16 mm (20-30 zł) oraz zaciskarka zaciskowa z kompletem szczęk (wypożyczenie około 50 zł za dobę). Bez kalibratora rura po cięciu pozostaje lekko zgnieciona i nie uszczelni prawidłowo połączenia, nawet jeśli zacisk wygląda na solidny.

Warto zaopatrzyć się w klucz dynamometryczny z zakresem do 30 Nm, jeśli instrukcja producenta zaworu podaje konkretny moment dokręcania. Samo „dokręcenie na oko” przy złączkach mosiężnych prowadzi albo do nieszczelności (zbyt słabo), albo do pęknięcia korpusu (zbyt mocno). Woda pod ciśnieniem potrafi znaleźć każdą mikroskopijną szczelinę.

Przycinanie rury PEX wymaga płynnego ruchu obrotowego obcinakiem, bez szarpania. Nierówne cięcie powoduje, że uszczelka o-ring nie dolega równomiernie do wewnętrznej ścianki złączki i pojawia się kapilarny wyciek widoczny dopiero po kilku dniach pracy instalacji. Kalibrator nie tylko fazuje krawędź, ale też przywraca okrągły kształt przekroju zgniecionego podczas cięcia.

Montaż uchwytów ściennych do grzejnika to etap, którego nie widać na filmach, a który decyduje o późniejszym prawidłowym usytuowaniu zaworów. Poziomica laserowa lub klasyczna, sprawdzająca odchylenie od poziomu w dwóch osiach, eliminuje sytuację, w której grzejnik wisi krzywo i ciągnie rury w jedną stronę. Odległość od ściany powinna wynosić minimum 3 cm, aby umożliwić cyrkulację powietrza z tyłu obudowy.

Kupując materiały, lepiej wziąć o półtora metra rury więcej, niż wynika z pomiarów. Łuki i zaokrąglenia w łazience rzadko wychodzą za pierwszym razem, a dodatkowy odcinek ratuje sytuację bez biegania do sklepu w trakcie montażu. Zapasowe złączki zaciskowe też nie są luksusem, bo kosztują kilka złotych, a oszczędzają godzinę szukania otwartego marketu w niedzielę.

Procedura podłączenia krok po kroku

Sam montaż dzieli się na cztery wyraźne etapy, z których każdy wymaga skupienia. Pominięcie któregokolwiek prowadzi do problemów wykrywanych dopiero przy próbie ciśnieniowej, kiedy poprawki są już kłopotliwe.

Krok 1. Odcinamy starą instalację. Zawory przy rozdzielaczu zamykamy i spuszczamy wodę z pionu łazienkowego. Ciśnienie robocze w typowej instalacji C.O. wynosi od 1,5 do 2 bar, a temperatura pracy oscyluje w granicach 60-80°C. Po odkręceniu starego grzejnika warto sfotografować sposób podłączenia, bo nowy model może mieć inny rozstaw przyłączy.

Krok 2. Przygotowujemy końce rur PEX. Po odmierzeniu odpowiedniej długości (z zapasem 2 cm na włożenie do złączki) tniemy obcinakiem krążkowym, kalibrujemy i fazujemy. Suche i czyste końce rur to warunek szczelności, dlatego wilgotną szmatkę trzymamy pod ręką do wytarcia ewentualnych kropelek.

Krok 3. Nakręcamy zespół przyłączeniowy na grzejnik. Zawór zasilający (z głowicą termostatyczną) trafia na górne przyłącze, a zawór powrotny na dolne. Pomyłka kierunków nie zniszczy instalacji, ale odwróci logikę przepływu i głowica nie będzie reagować prawidłowo na temperaturę pomieszczenia. Moment dokręcania nakrętki przyłączeniowej wynosi zwykle od 25 do 30 Nm, co odpowiada umiarkowanemu naciskowi kluczem płaskim 30 mm.

Krok 4. Wciskamy końce rur PEX do złączek zaciskowych i zaciskamy szczękami praski. Charakterystyczny klik dźwigni praski oznacza pełne zamknięcie obwodu. Po zaciśnięciu złączka powinna być osadzona symetrycznie, bez widocznych przesunięć. Ręczne sprawdzenie oporu przy próbie wyciągnięcia rury to szybki test, który weryfikuje jakość połączenia jeszcze przed napełnieniem instalacji.

Szczególną uwagę warto zwrócić na odległość między rurami zasilającą i powrotną. Przy rozstawie 50 mm (standard dla grzejników dolnozasilanych) obie rury muszą być prowadzone równolegle, bez skręcania i naprężeń. Naprężona rura PEX po podgrzaniu wydłuża się i próbuje odkształcić, co w skrajnych przypadkach prowadzi do wyrwania złączki z zaworu.

Próba szczelności i najczęstsze błędy przy podłączaniu grzejnika

Napełnianie instalacji wodą to moment, w którym wszystkie błędy montażowe wychodzą na jaw. Próba ciśnieniowa polega na podaniu ciśnienia 1,5-krotnie wyższego od roboczego, czyli około 3 bar dla typowej instalacji C.O., i obserwacji każdego połączenia przez minimum piętnaście minut. W tym czasie nawet najmniejszy wyciek ujawnia się jako wilgotna smuga lub kropla wody.

Norma PN-EN 442 dotycząca grzejników i konwektorów wymaga, aby próba szczelności trwała nie krócej niż trzydzieści minut pod ciśnieniem roboczym oraz dodatkowe piętnaście minut pod ciśnieniem próbnym. W warunkach domowych rzadko kto dysponuje manometrem klasy przemysłowej, dlatego wystarczy obserwacja wizualna przy ciśnieniu roboczym i powtórzona po dwóch godzinach pracy kotła.

Kolejna klasyczna pomyłka to montaż głowicy termostatycznej odwrotnie, trzpieniem do góry. Głowica kalibrowana jest do pracy w pozycji poziomej lub lekko nachylonej, a obrócenie o 180 stopni zaburza mechanikę czujnika cieczowego i powoduje, że zawór nie reaguje na zmiany temperatury. Efekt to przegrzewanie łazienki zimą i niedogrzewanie w czasie mrozów.

Podcinanie rur PEX nożem zamiast obcinakiem krążkowym to grzech główny instalatora. Nawet najlepszy nóż pozostawia nierówne krawędzie, które kalibrator potrafi zamaskować tylko częściowo. W efekcie o-ring uszczelnia nierówno i po kilku cyklach grzewczych zaczyna przepuszczać wodę. Inwestycja trzydziestu złotych w obcinak zwraca się przy pierwszym poważnym połączeniu.

Sprawdzenie jakie posadzki w łazience współpracują najlepiej z ogrzewaniem podłogowym pozwala uniknąć sytuacji, w której grzejnik drabinkowy staje się jedynym źródłem ciepła w pomieszczeniu. Przy dobrze zaizolowanej podłodze ceramicznej sam grzejnik łazienkowy może okazać się wystarczający, ale przy parkiecie lub panelu winylowym warto zostawić mu rolę wspomagającą.

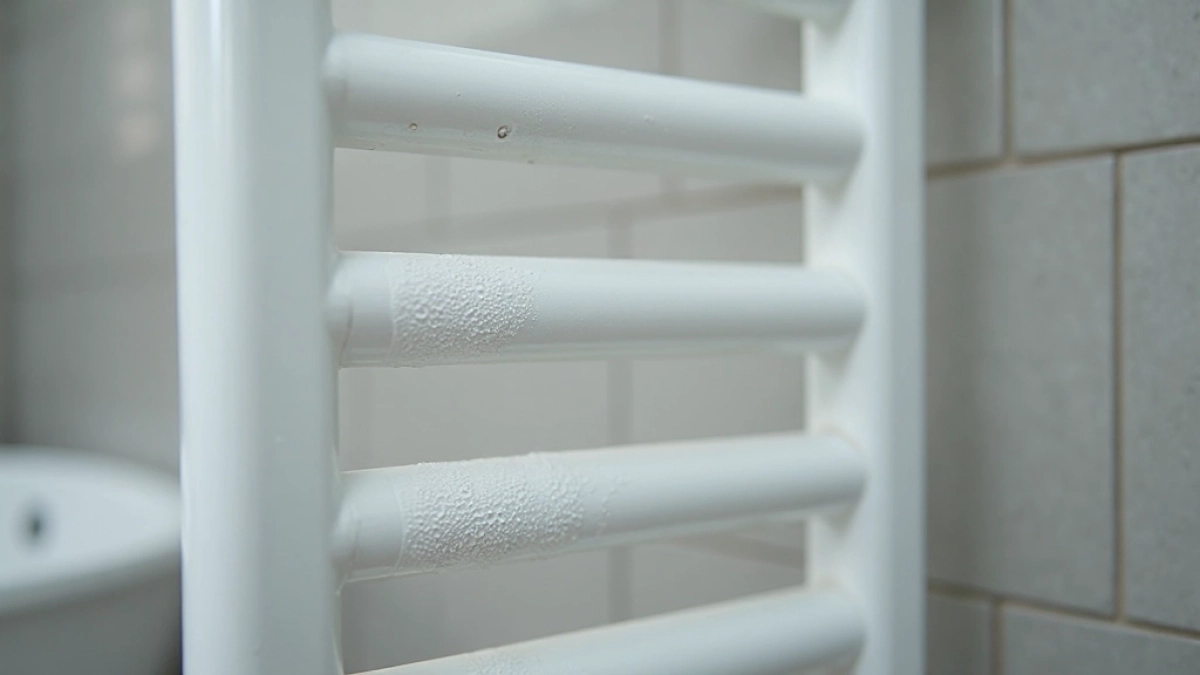

Ostatnim etapem, o którym zapominają nawet doświadczeni majsterkowicze, jest odpowietrzenie grzejnika po napełnieniu. Powietrze uwięzione w górnej części obudowy blokuje cyrkulację i grzejnik grzeje tylko do połowy. Odpowietrznik ręczny lub automatyczny montuje się w najwyższym punkcie, a jego otwarcie na kilka sekund przy pracującej pompie obiegowej usuwa problem bez konieczności spuszczania wody.

Źródła danych i norm: PN-EN 442 (grzejniki i konwektory), instrukcje montażowe producentów systemów PEX, dokumentacja techniczna zaworów termostatycznych zgodna z PN-EN 215, ogólne wytyczne Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury).
